一、產品概述
高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備,一般供電局、變電所都是用高壓開關柜,
然后經變壓器降壓低壓側引出到低壓配電柜,低壓配電柜在到各個用電的配電盤,控制箱,開關箱,里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱:高低壓開關柜或高低壓電氣成套設備。

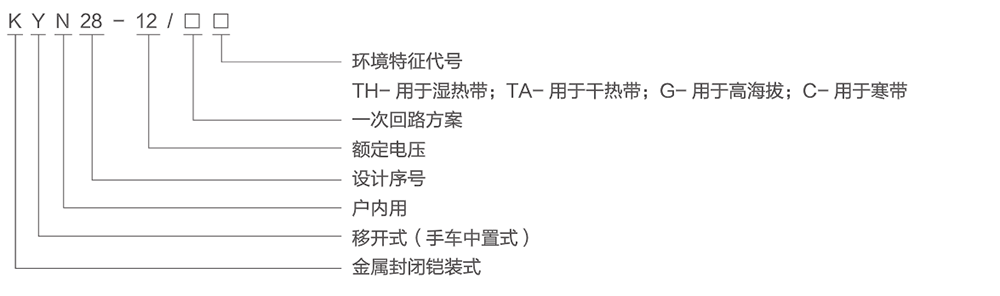

二、型號及含義
三、正常使用條件
四、主要技術參數
項目 | 單位 | 數據 | ||
額定電源 | kV | 3.6、7.2、12 | ||
額定頻率 | Hz | 50 | ||
斷路器額定電流 | A | 630、1250、1600、2000、2500、3150、4000 | ||
開關設備額定電流 | A |
630、1250、1600、2000、2500、3150、4000 |
||
額定短時耐受電流(4s) | kA | 16、20、25、31.5、40、50 | ||
額定峰值耐受電流(峰值) | kA | 40、50、63、80、100、125 | ||
額定短路開斷電流 | kA |
16、20、25、31.5、40、50 |
||
額定短路關合電流(峰值) | kA |
40、50、63、80、100、125 |
||
額定 絕緣水平 |
1min工頻耐受電壓 |
極間、極對地間 | kV | 24、32、42 |
斷口間 | kV | 24、32、48 | ||
雷電沖擊耐受電壓(峰值) |
極間、極對地間 |
kV | 40、60、75 | |
斷口間 | kV | 46、70、85 | ||
防護等級 |
|
外殼為IP4X,隔室間、斷路器室門打開時為IP2X。 | ||
外形尺寸 |
6300~1250A | 800×1500(1660)×2300 | ||
1600~400A | 1000×1500(1660)×2300 |

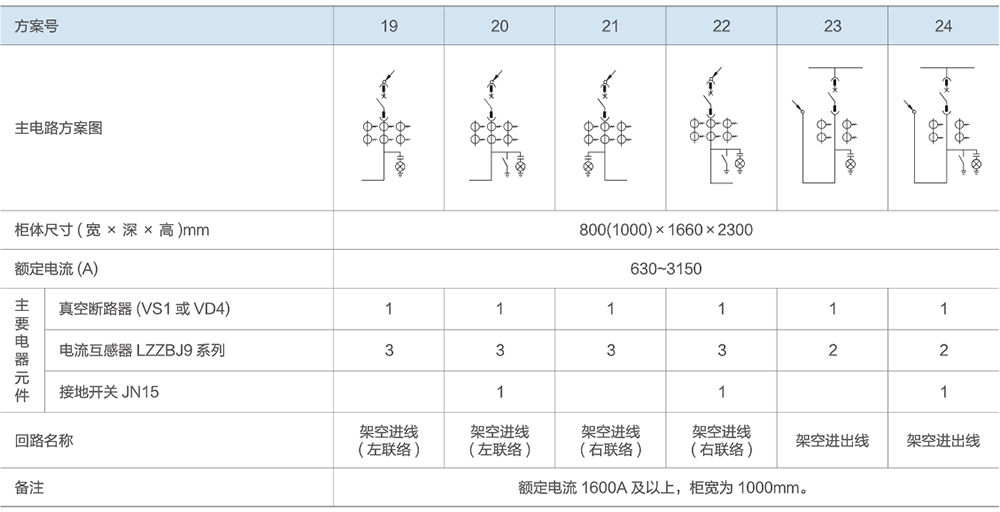

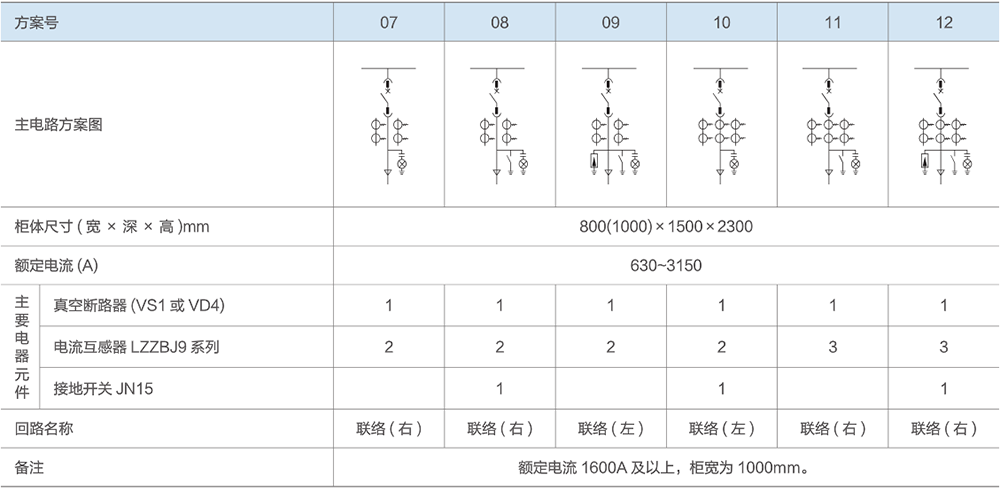

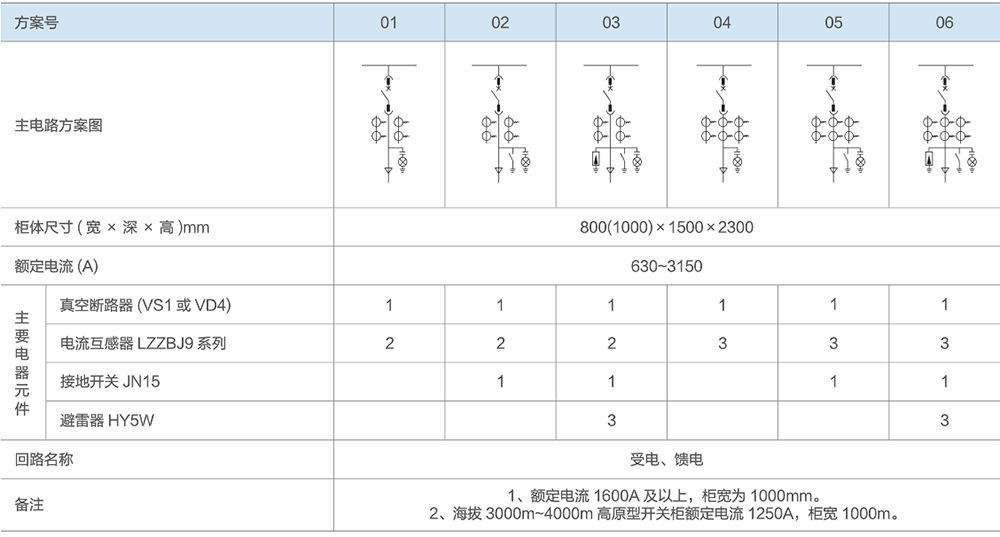

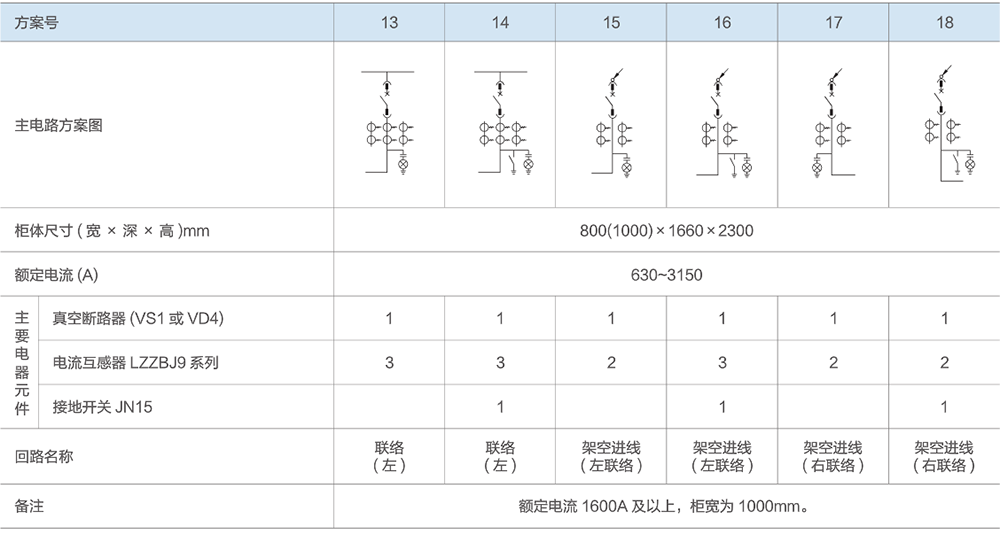

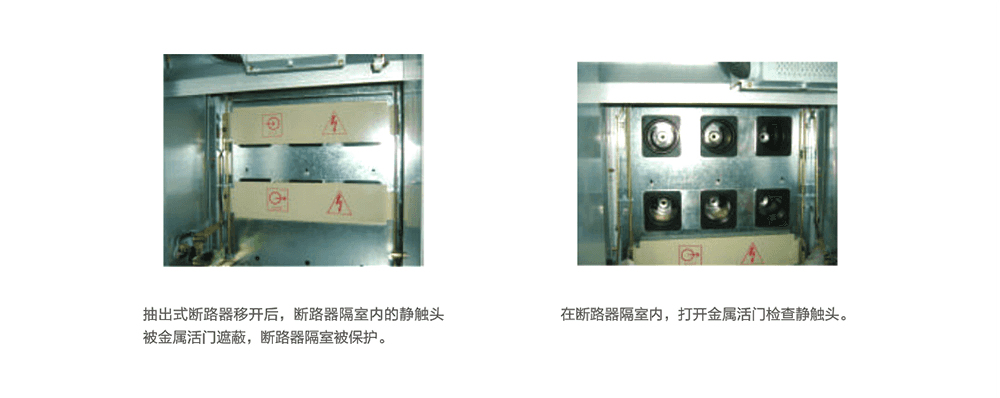

● 電纜隔窒

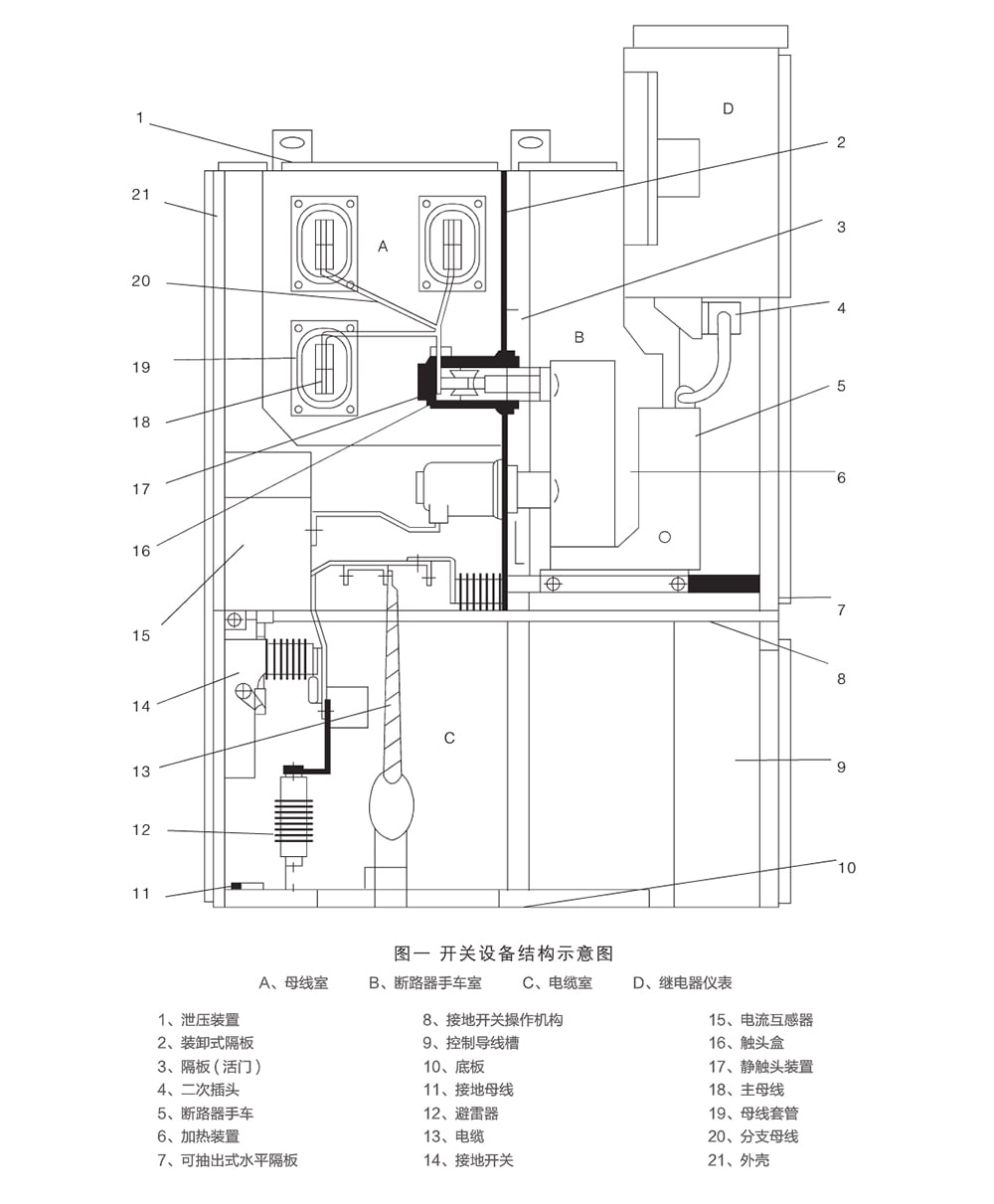

開關設備采用中置式,因而電纜室空間較大。電流互感器 15、接地開關 14 裝在隔室后壁上,避雷器 12 安裝于隔室后下部。打開柜下門后,施工人員就能從下面進入柜內安裝和維護。電纜室內的電纜連接導體,每相可并 1-3 根單芯電纜。必要時每相可并接 6 根單芯電纜,聯接電纜的柜底配制開縫的可卸式非金屬封板或不導磁金屬封板,確保了施工方便。
● 繼電器儀表室
繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器,以及特殊要求的二次設備??刂凭€敷設在足夠空間的線槽內,并有金屬蓋板,可使二次線與高壓室隔離。其左側線槽是為控制小母線的引進和引出預留的,開關柜自身內部的控制線敷設在右側,在繼電器儀表室的頂板上還留有便于施工的小母線穿越孔。接線時,儀表室頂蓋板可供翻轉,便于小母線的安裝

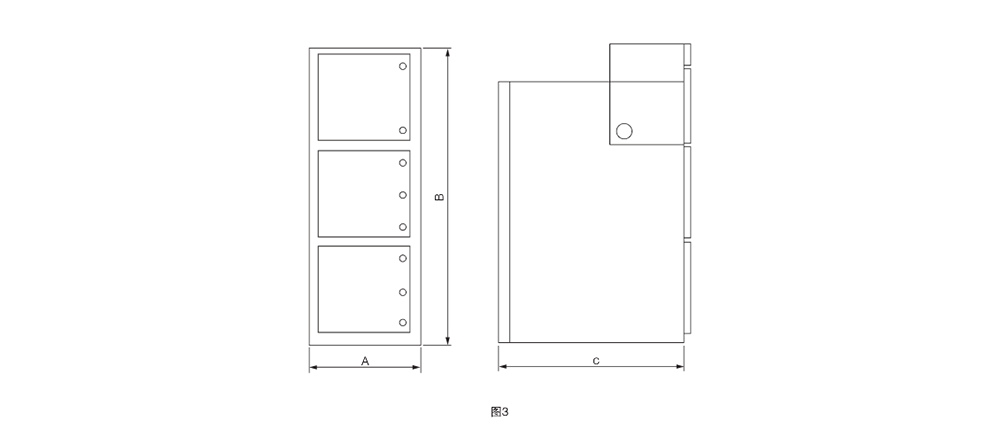

項目 |
參數 |
|
高度 B (mm) |
|
2370 |
寬度 A (mm) | 分支母線額定電流達到 1250A,熱穩定電流 40kA | 650/800 |
分支母線額定電流達到 1600A 及以上 | 1000 | |
深度 C (mm) | 電纜進出線 | 1500 |
架空進出線 | 1660 |

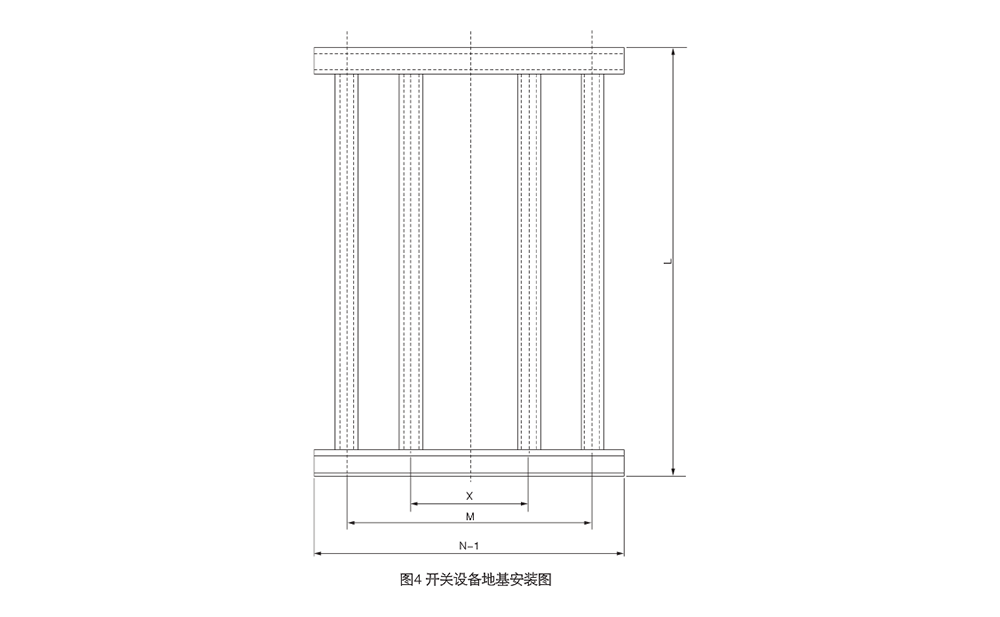

開關設備地基見表 6、圖 4,其中帶“★”為所用變柜地基示意圖

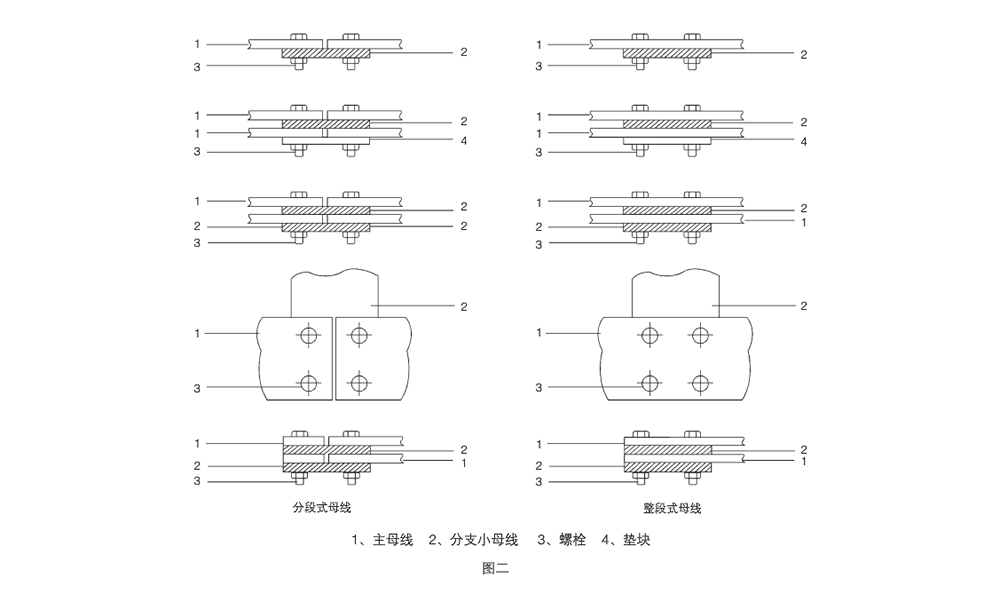

● 開關設備的安裝;

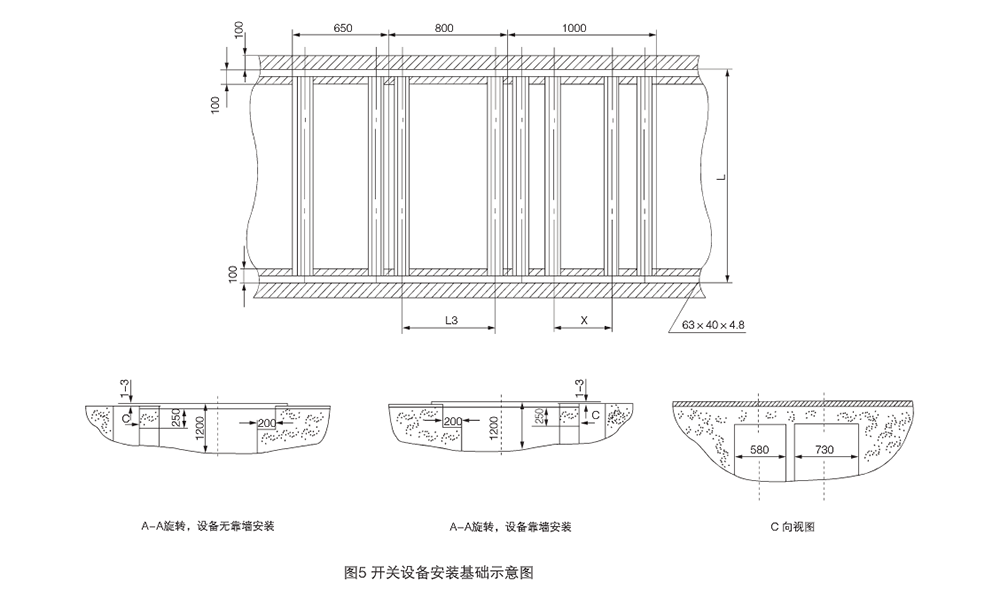

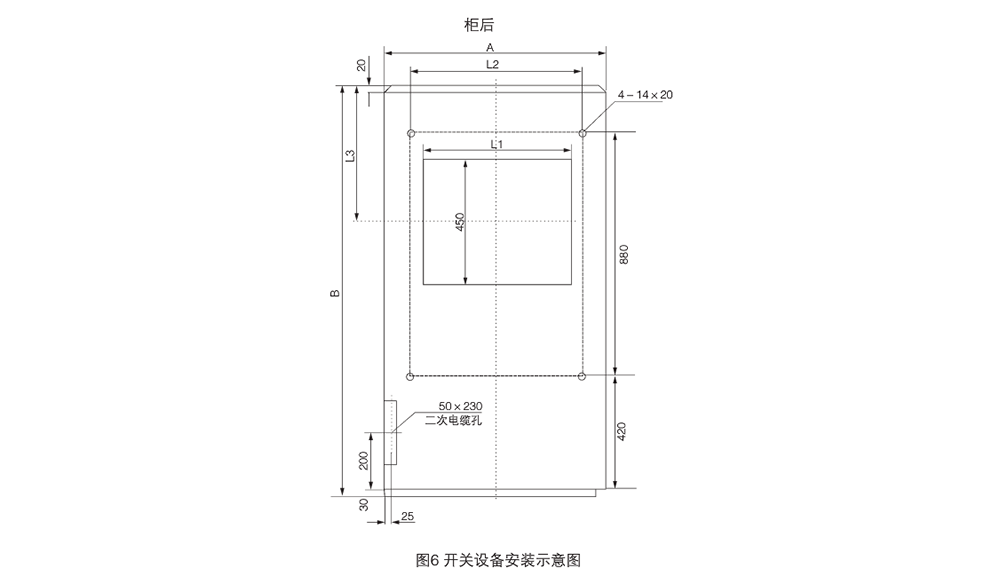

● 開關設備的安裝基礎尺寸與安裝尺寸(見圖 5、圖 6、表 7、表 8),(所用變柜基礎請注意尺寸提示);
● 柜體單列時,柜前操作走廊以 2 5 米為宜,雙列布置時,柜間操作走廊以 3 米為宜;
● 按工程需要與圖紙標明,將開關柜運至它們特定的位置,如果一排較長的開關柜排列(為 10 臺以上)拼柜工作應從中間部位開始;
● 開關設備在運輸時,應使用特定的運輸工具如吊車或叉車,嚴禁使用滾筒撬棍,開關設備在基礎上就位后,卸下吊裝板及固定件;
● 在基礎上,一個接—個地安裝開關柜,包括水平和垂直兩方面,開關柜安裝不平度不得超過 2mm;
● 當開關設備已完全組合(拼接)好時,可用 M12 的地腳螺栓將其與基礎框架或用電焊與基礎架焊牢。
