一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，
然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

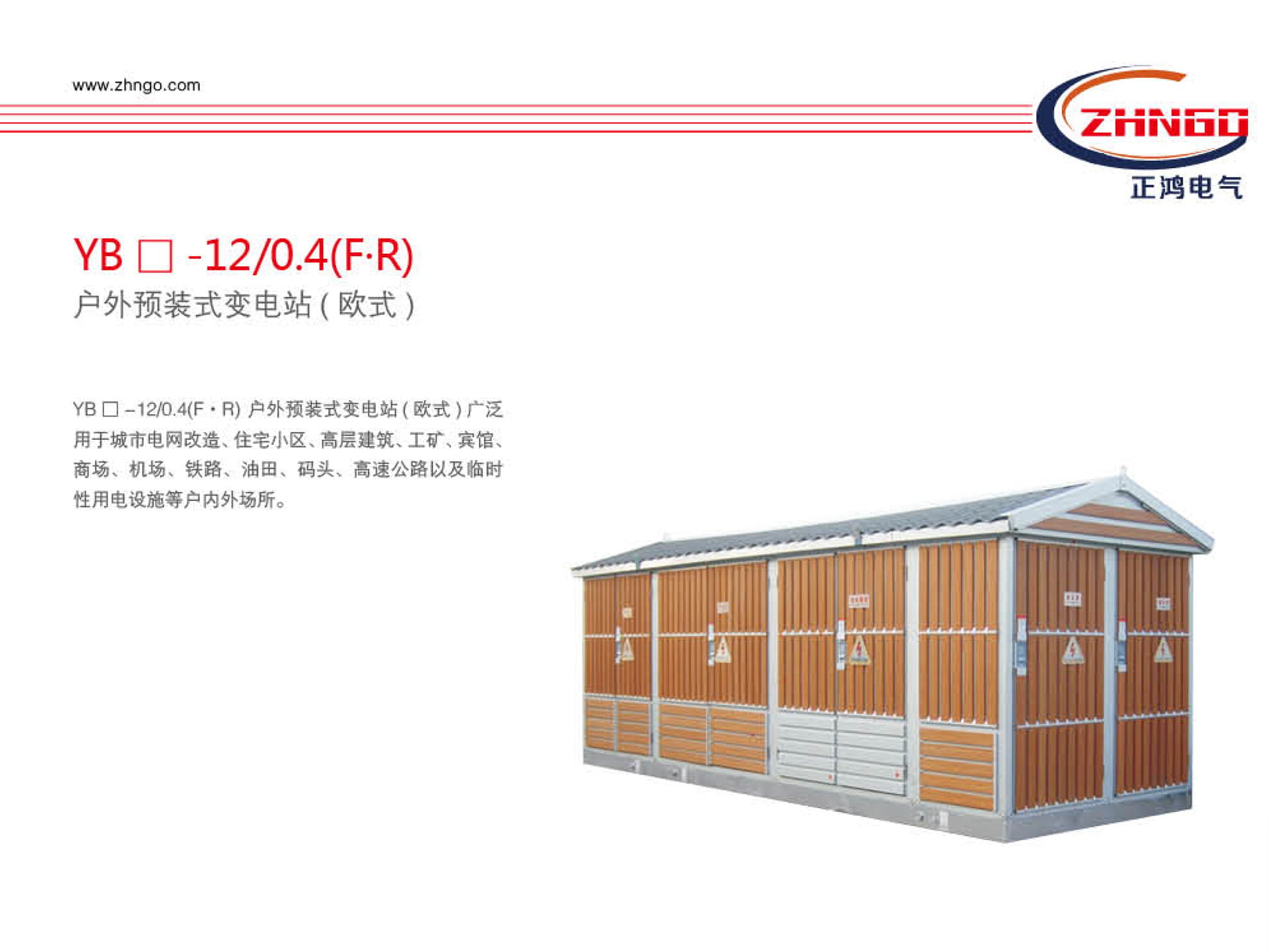

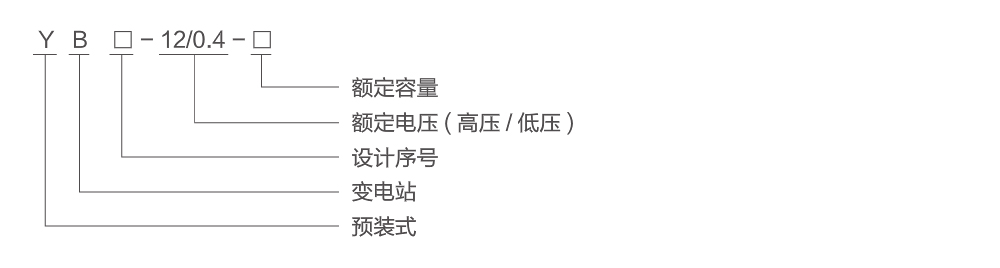

二、型號及含義

三、正常使用條件

1.海拔高度不超過1000m。

2.環境溫度：-25℃~400℃。

3.相對濕度：日平均值不大于95%，月平均不大于90%。

4.安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若是超出以上條件時，用戶可與我公司協商。

四、用途

本系列廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

五、高壓側

六、低壓側

七、變壓器

八、執行標準

九、技術參數

負荷開關技術參數

高壓熔斷器技術參數

十一、安裝使用與維修

智能型體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部1要求執行的各項規定外，還注意以下事項:
1).用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于適當?shù)膱鏊?/span>
2)產品應采用專用吊具底部起吊。
3)產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板進入
高、低壓電纜。
4).產品安裝就位后應做好可靠接地;電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別有安裝接地、所有接地
應共用一組接地裝置，其接地電阻應小于4歐姆，從接地網引至本產品的接地引線應小于2條。
5).產品在安裝完畢或維修后，投運前應時行如下項目的檢驗和試驗:
(1)變電站內是否清潔;
(2)操作機構是否靈活:
(3)主要電器的通斷是否靈活可靠;
(4)電器輔助觸的通斷是否可靠準備;
(5)表計及繼電器動作是否準確無誤;
(6)儀表及互感器的變化及接線極性是否正確;
(7)所有電器安裝螺母是否擰緊，安裝是否牢固可靠;
(8)母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠;
(9)電器的整定值是否符合要求，熔斷器熔芯規格是否正確;
(10)主電路及輔助電路的接點是否符合電氣原理圖要求。
6).維修
(1)產品中所有元件按各自的技術要求維護;
(2)若選用的變壓器為油浸式，每年應按規格至少進行次油樣分析檢查;
(3)運行中的高壓倒開關設備，經20次帶負荷或2000次無負荷分合閘操作后，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及進檢修或更換。
(4)低壓開關設備自動跳閘原因，待排除故障后，方能重新投運;
(5)每年應在梅雨季節到來之前進行-次預防性試驗:
產品附有裝箱單、合格證、 安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議提供的被品備件。

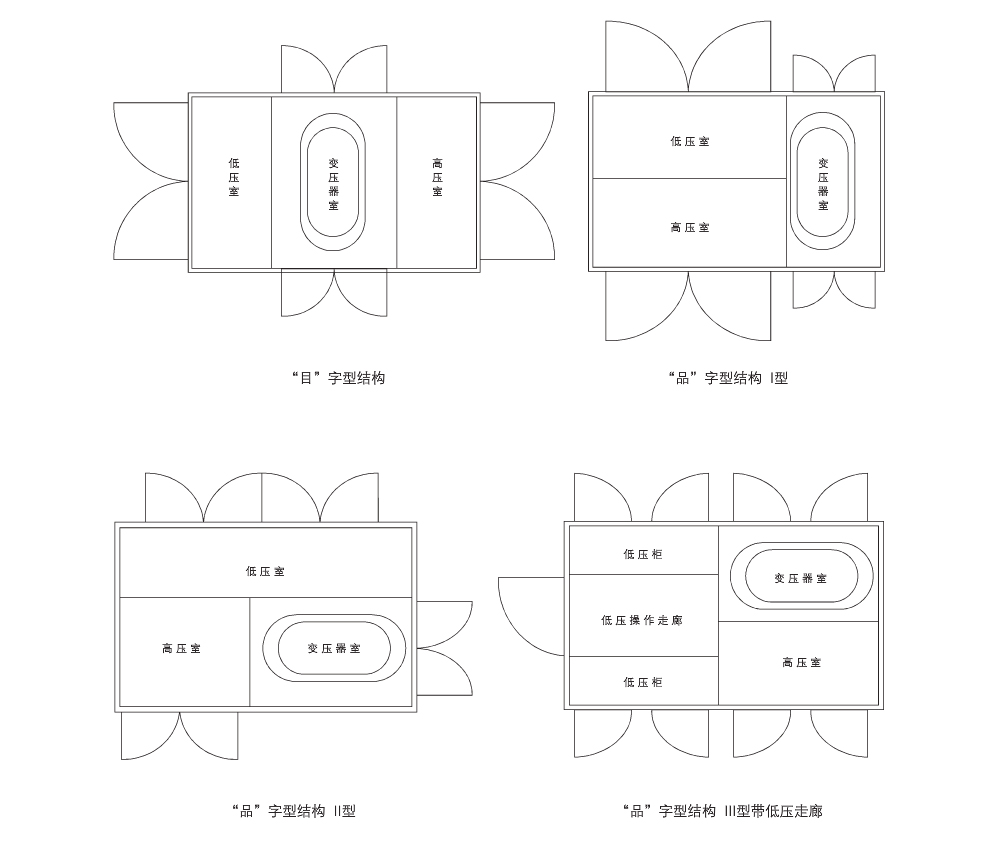

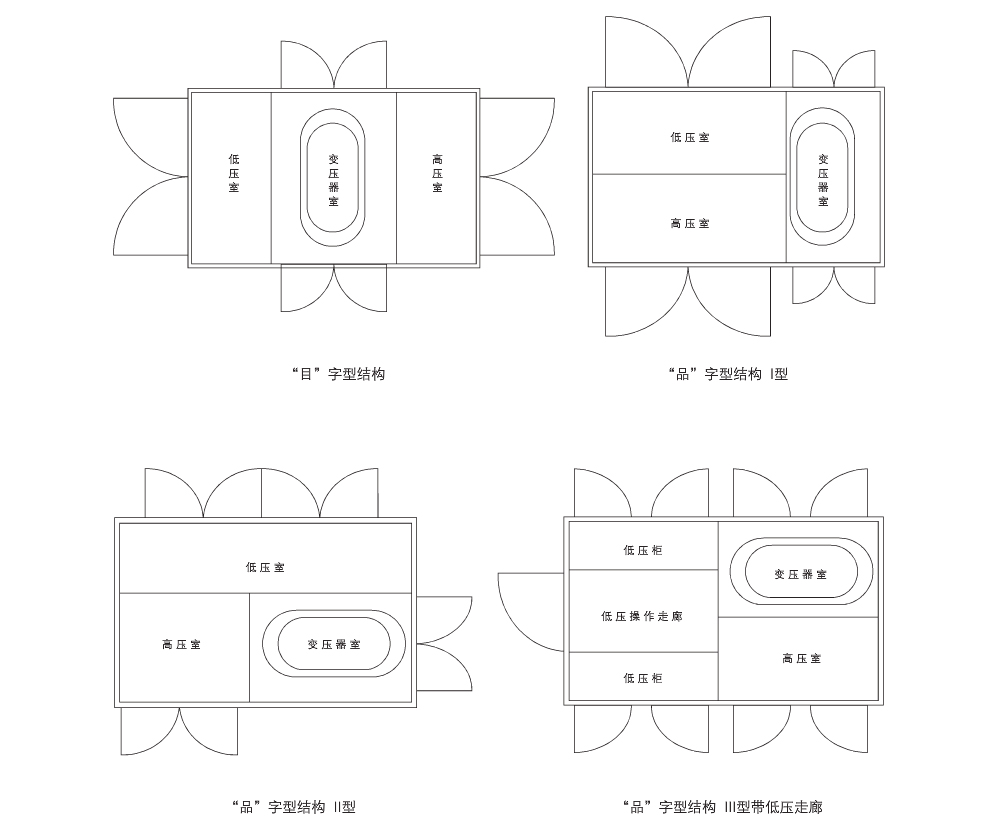

十二、變電站平面布置圖

十三、訂貨須知
